項目名稱：航天體育活動中心施工工程

工程名稱：航天體育活動中心項目施工工程

工程地點：陜西西安長安區雁塔南路和東長安街交匯處西南側

建設單位：西安航天基地星河公園運營管理有限公司

設計單位：西安天幕實業有限公司

施工單位：西安天幕實業有限公司

建幕墻面積約：25183.53平方米。

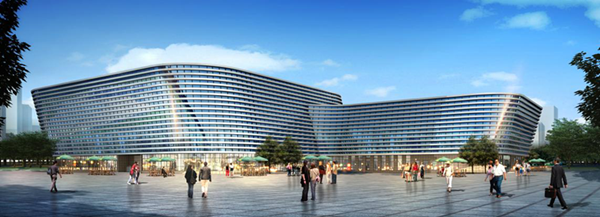

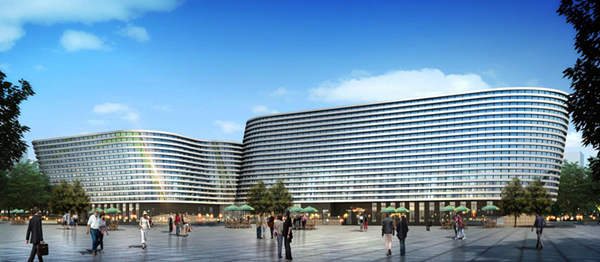

航天體育活動中心項目施工工程工程裝修工程位于西安市長安區神州二路與東長安街交匯處東南角，整體外立面效果，以鋁板和玻璃為主，屬于地標性建筑，造型獨特，藝術氣息濃郁；同時，在形象上做為一個整體考慮，形成統一的建筑風格，在以標志性建筑為宗旨的思路中做到——注重建筑精神，體現生態意識，建筑形式和諧，建筑理念先進、建筑功能宜人。

航天體育活動中心施工工程幕墻高度：A座21.65米，B座16.595米。A座北立面和東立面幕墻形式是內倒，西立面和南立面是外倒形式，B座南立面是內倒形式，東立面和北立面是外倒形式。外倒面和內倒面在轉角位置均勻過渡，A、B座交接位置是不規則形式，另玻璃外立面有伸出400mm距離的鋁裝飾帶，這就在現場實際施工過程中具體的施工順序和措施提出來很大的挑戰。

橫龍骨的安裝從下往上安裝，進行上一道龍骨安裝時借助下面已安裝的橫龍骨作施工人員的落腳點，依次往上進行安裝，在每個面兩側拉通長鋼絲繩以便施工人員掛安全帶保障施工人員的安全。

對于外傾幕墻形式，結合本項目幕墻在頂部網架邊緣有鋼構，利用鋼結構本身結構作為電動吊籃的懸掛支撐系統，采用懸掛吊籃方式作為安裝幕墻的施工措施。

對于內倒幕墻和圓弧轉角位置的安裝施工前從措施成本的控制和安全實用性擬出以下二個方案。

方案一：采用反裝法，將電動吊籃安裝在幕墻內測，施工人員站在吊籃內，玻璃面板從室內遞出反裝。但存在頂部玻璃和鋁裝飾帶還是無法安裝，且二層鋼結構挑梁影響吊籃無法往上繼續提升。

方案二：有效利用鋁裝飾帶的橫向龍骨上鋪設木跳板，作為施工人員的操作平臺，考慮本項目玻璃板塊尺寸在1000*1500mm左右，板塊較小，使用電動葫蘆作為提升方式安裝。施工人員的安全保障利用龍骨本身和龍骨之間拉通常鋼絲繩作為安全帶的懸掛部位。

因此對比兩種方案的優缺點，方案一僅僅只能解決一部分的玻璃面材安裝。方案二可以在整個項目施工中應用，可以解決所有玻璃和鋁裝飾帶的安裝，方便吊籃的后續拆除。

具體安裝步驟如下：

1、在需要安裝的部位在頂部固定安裝懸掛導輪

  在鋁裝飾帶上鋪設木跳板，施工人員安裝帶掛在上部鋁飄帶龍骨上。

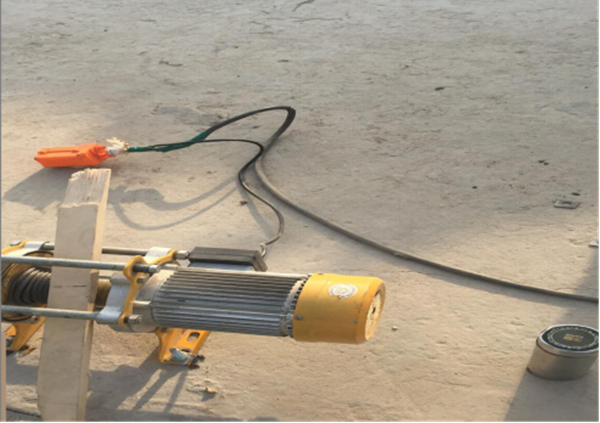

2、電動葫蘆（地面固定）

使用4個化學錨栓固定在混凝土地面上

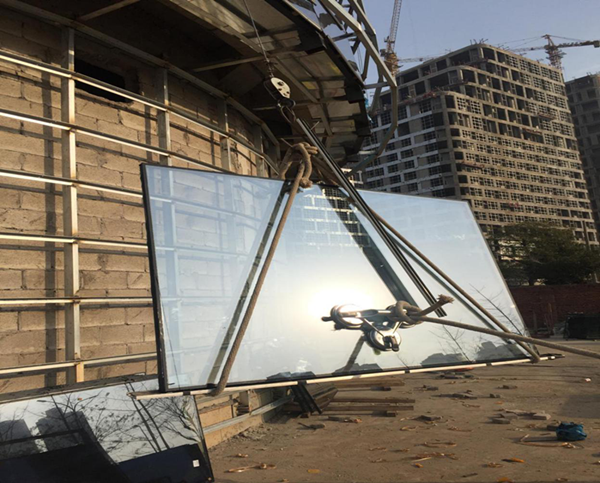

3、玻璃的固定

 下部底板上鋪墊膠皮防止玻璃劃傷，設置纜風繩。

用吸盤吸在玻璃上，再用纜風繩連接，防止玻璃在起吊中撞在龍骨上。

4、吊裝

安裝順序是從下往上安裝，一邊往另一邊連續安裝。一組安裝人數為4人，平均每天安裝玻璃為35塊至40塊。

5、鋁飄帶的安裝

 鋁飄帶的安裝順序考慮成品保護和施工人員的操作面，是從上往下安裝，為做到成品保護，鋁飄帶的保護膜是在吊裝上去以后再撕掉。

 工法創新是天幕的立足之本，天幕堅持“尊重技術，鼓勵創新”，從工程本身設計構造和工藝上作為出發點理論結合實際進行工法創新以達到降低成本的目的，使天幕在研發設計、生產制造和現場施工等主要領域走在國內同行業先進水平。
