工程名稱：曲江綜合文化活動中心

工程地點：陜西省西安市曲江新區雁翔路與雁曲四路十字西南角

建設單位：陜西瑞福興房地產開發有限責任公司

設計單位：中聯西北工程設計研究院有限公司

施工單位：西安天幕實業有限公司

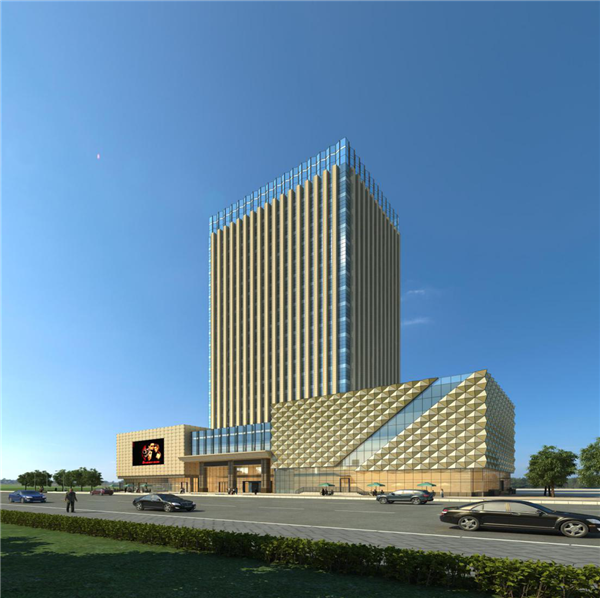

曲江綜合文化活動中心項目位于陜西省西安市曲江新區雁翔路與雁曲四路十字西南角，北鄰西安理工大學曲江校區。該項目總建筑面積31050.93平方米，地上二十層約23843.93㎡，地下二層約7207㎡，主樓為混凝土框架芯筒結構、裙樓為鋼筋混凝土框架結構，建筑高度81.5米，幕墻高度88.9米。主樓以玻璃和石材線條為主，屋面是折線藍色玻璃，像似本項目天空中的幕帳，裙樓東側為凹凸進出的石材，裙樓西側為四棱錐造型鋁板。本單塊造型鋁板高2.1米，寬2.8米。突出平面0.4米。

 曲江綜合文化活動中心項目裙樓鋁板幕墻為四棱錐菱形，鋁板幕墻面積為1300平米，因為造型特殊，每個面分格都不一樣，對測量放線精確度要求高，因此從設計到施工經過一次次的討論和試樣，最終高質量的完成了這個由340塊四棱錐鋁板和半四棱錐鋁板組合而成的造型。

該造型鋁板設計原方案一為龍骨跟隨鋁板造型進出布置，四棱錐鋁板在頂點是一分為二有膠縫的效果，我司在綜合考慮后認為原設計方案龍骨施工繁瑣、效率低、精度難控制，材料使用量大、防水效果不如整體板的因素，因四棱錐鋁板是兩部分組成的整體效果不如四棱錐鋁板是整塊的好，最終采用方案二四棱錐鋁板是整板的方案，方案二優點是現場安裝效率高、膠縫少防水效果好、整體效果好、材料利用率高。

方案一

方案二

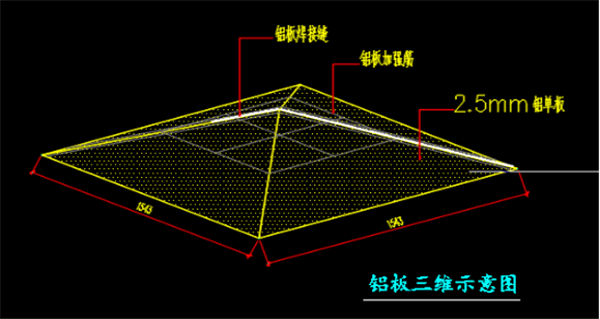

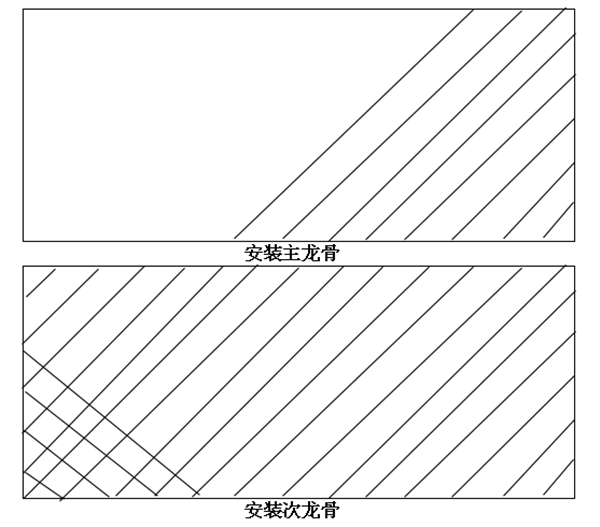

設計方案二確認后就是測試整塊鋁板整體變形性問題，首先安排鋁板廠家1:1的比例試加工，現場實際測試整體強度的可靠性。經測試四棱錐鋁板整體強度滿足要求。接下來就是現場的施工，現場施工最大的難度就是放線，項目部將鋁板龍骨線在電腦上1:1尺寸畫出，現場首先在轉角位置按整個面的長度控制轉角主龍骨，然后在在主龍骨上按豎向分格彈出分格線，以此在最立面的最上面和最下面安裝水平龍骨，這樣就確定了整個面的上下左右范圍。

 然后在豎向和水平龍骨上畫分格線，然后在電腦上量出每個鋁板左右尺寸尺寸，并且現場做實際模具以此來控制主龍骨和次龍骨的平行間距，這樣就依次安裝完所有的龍骨，最后安裝鋁板面板。

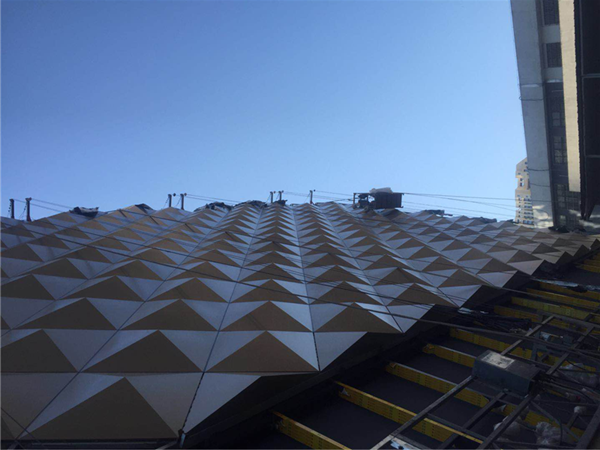

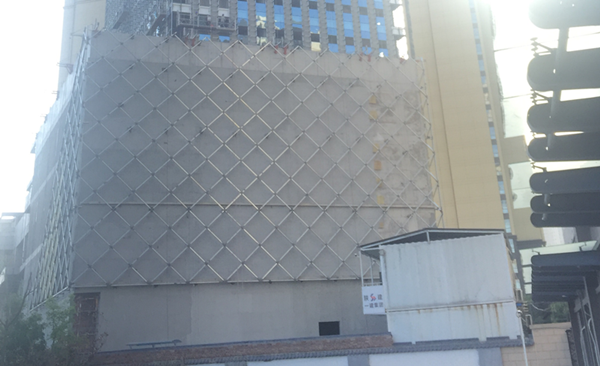

龍骨安裝完成

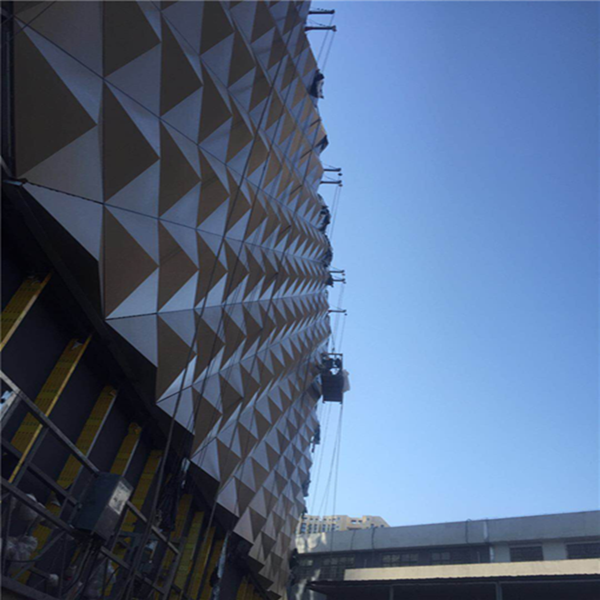

安裝鋁板面板首先做好成品保護工作，因為鋁板面積大，特別是鋁板頂點部位要做好保護，吊籃籃筐都要用塑料泡沫紙包好做好軟保護。防止吊籃上下運行將鋁板頂點和棱邊劃傷。鋁板安裝過程中嚴格控制縫隙，防止縫隙大小不一。

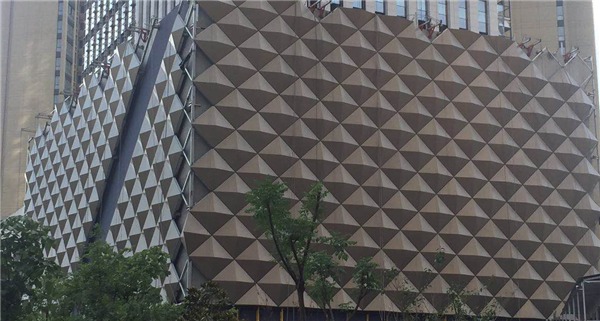

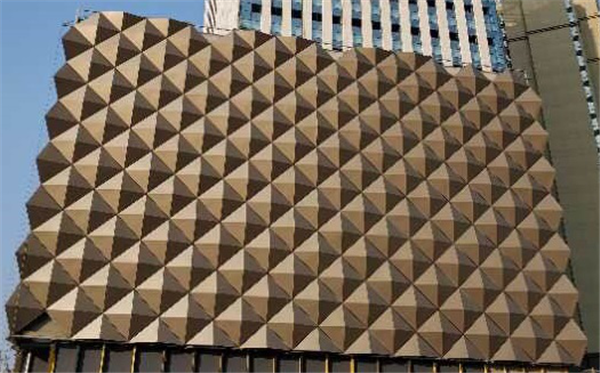

不同角度下的視覺效果

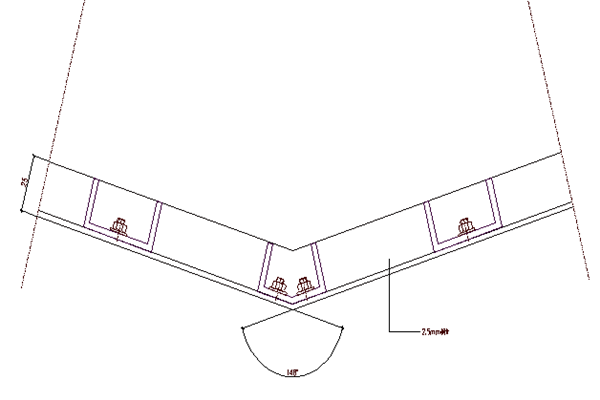

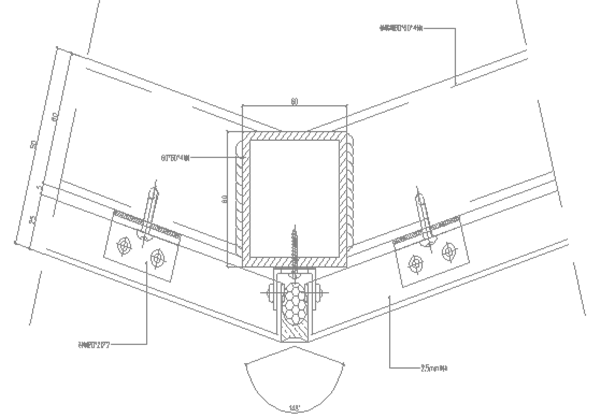

轉角鋁板方案為保證整體效果，鋁板加工成整體板，鋁板全部是三維制圖，先加工一個現場先試裝后續大面積下單。最后就是打膠，打膠的質量好壞直接影響整體效果，因此安排專業的打膠技術工施工，步步把關，確保每個工序保質保量完成?，F(xiàn)場施工從一個面到另一個面、從下往上，經過測量放線、尺寸復核、埋板安裝、龍骨安裝、鋁板面板安裝、打膠、收口等全過程的監督，科學組織，精心施工，保證了施工質量，在現場施工中效率大大的提升，同時也降低了安裝過程中的損壞率。

轉角鋁板三維建模

技術創新是天立足之本也是天幕三個革命之一，西安天幕堅持勇于開拓的創新精神、堅持出自天幕必為精品的格言。沒有做不到的事只有想不到的事，在曲江綜合文化活動中心項目，質量要求高，施工難度大，造型別致新穎，在整個項目施工過程中，我們一直以魯班獎標準嚴格施工。因此，在此項目建設中我們大膽實踐，勇于創新，展現天幕人不屈的風采，始終高標準高要求的姿態鞭策自己，用實際行動和結果詮釋著“讓客戶和員工美夢成真”的企業使命。
