ETEF 膜 結 構 材 料

技 術 說 明

西 安 天 幕 裝 飾 工 程 有 限 公 司
2008.3.20

ETFE膜結構材料介紹
ETFE膜是透明建筑幕墻和建筑屋頂中品質優越的替代材料，該膜是由人工高強度氟聚合物（ETFE）制成，其特有抗粘著表面使其具有高抗污，易清洗的特點。通常雨水即可清除主要污垢。 ETFE膜使用壽命至少為25-35年，是用于永久性多層可移動屋頂結構的理想材料。該膜材料多用于跨距為4米的兩層或三層充氣支撐結構，也可根據特殊工程的幾何和氣候條件，增大膜跨距。膜長度以易安裝為標準，一般為15-30米。小跨度的單層結構也可用較小規格。 ETFE膜達到B1、DIN4102防火等級標準，燃燒時也不會滴落。且該膜質量很輕，每平方米只有0.15-0.35公斤。
* ETEF膜結構特點:
1. ETFE膜----結構輕,透光好,強度高,能使用20年以上.
2. ETFE膜----高自潔性,防火B(yǎng)1級,節能環保.
* ETEF膜結構(在世界上不是很流行的原因):
     1. 拉伸有限：只能夠延伸大約3m。
     2. 額外的彈性：使用這樣材料必須的唯一方案是施加“襯墊”。
     3. 高度半透明：這是它的賣點同時也是它的缺點。就好比電視機可能更
喜歡用可控制的藝術性光線來代替時刻改變方向的太陽光。
     4. 機械設備：襯墊需要補給加壓空氣。對于露天廣場來說，我們  可能
需要監控大約13，200個襯墊來防止?jié)B漏。
     5. 電：用來確保空氣補給，支持系統或者系統必須的。
     6. 鋒利的東西能夠損害這種材料而且導致空氣滲漏。飛行的碎片 也可能
導致垂直表面的實質的損害。
     7. 初始投資：初始費用非常高，像玻璃面板一樣高。
     8. 維修費用：每日維修是必須的，還需要成立一個維修小組。
* 膜結構材料橫向比較:
1. ETEF膜結構
ETFE,乙烯-四氟乙烯共聚物，該材料具有聚四氟乙烯的耐腐蝕特性，克服了聚四氟乙烯對金屬的不粘和性缺陷，加之其平均線膨脹系數接近碳鋼的線膨脹系數，使ETFE（F-40）成為和金屬的理想復合材料。
    EFTE膜通常厚度小于0.2mm，其特有的抗粘著表面使其具有高抗污，以清洗的特點，通常雨水就可以清潔主要污垢。
    EFTE壽命在25~35年，屬可循環利用材料。達到B1防火等級標準。透光率可控制在50%~95%。根據幾何條件和膜層數，其k值可達2.0W/m2k。
    ETFE膜有很強的自潔性。由于ETFE膜本身的摩擦系數很小，灰塵、污垢在這滑溜溜的表面上“站不住腳”。即使表面有些浮塵，只要下點小雨，立面的膜就能被沖洗得很干凈。
    光線的調節，歸功于在內層透明的ETFE膜上的銀色圓點。這些鍍點布成的點陣，可以改變光線的方向，起到隔熱散光的效果。所需光線可以自由通過，保證場館的溫度和采光。
2. 常用建筑膜材包括：
(1)  PTFE膜材：由聚四氟乙烯（PTFE）涂層和玻璃纖維基層復
合而成。PTFE膜材品質卓越，價格也較高。
(2)  PVC膜材：由聚氯乙烯（PVC）涂層和聚酯纖維基層復合而
成，應用廣泛，價格適中。
(3)  加面層的PVC膜材：在PVC膜材表面涂覆聚偏氟乙烯或聚
氟乙烯，性能優于純PVC膜材，價格相應略高于純PVC膜材。
* 膜結構特性：
 1. 聲學性能
　　 一般膜結構對于低于60Hz的低頻幾乎是透明的，對于有特殊吸音要求的結構可以采用具有FABRASORB裝置的膜結構，這種組合比玻璃具有更強的吸音效果。
 2. 保溫性能
　　 單層膜材料的保溫性能與磚墻相同，優于玻璃。同其他材料的建筑一樣，膜建筑內部也可以采用其他方式調節其內部溫度。例如：內部加掛保溫層，運用空調采暖設備等。
3. 防火性能
　　 如今廣泛使用的膜材料能很好地滿足對于防火的需求，具有卓越的阻燃和耐高溫性能，達到法國、德國、美國、日本等多國標準。
4. 力學性能
　　 中等強度的PVC膜：其厚度僅0.61mm，但它的拉伸強度相當于鋼材的一半。 中等強度的PTFE膜：其厚度僅0.8mm，但它的拉伸強度已達到鋼材的水平。 膜材的彈性模量較低，這有利于膜材形成復雜的曲面造型。
5. 光學性能
　　 膜材料可濾除大部分紫外線，防止內部物品褪色。其對自然光的透射率可達25%，透射光在結構內部產生均勻的漫射光，無陰影，無眩光，具有良好的顯色性，夜晚在周圍環境光和內部照明的共同作用下，膜結構表面發出自然柔和的光輝，令人陶醉。
6. 自潔性能
　　 PTFE膜材和經過特殊表面處理的PVC膜材具有很好的自潔性能，雨水會在其表面聚成水珠流下，使膜材表面得到自然清洗。
* ETEF膜結構應用實例
1. 國家游泳中心(“水立方”設計):
國家游泳中心是國內首次采用ETFE膜結構，也是國際上建筑面積最大、功能要求最復雜的膜結構系統。經過對鋼結構、膜結構的科研攻關、自主創新和建設實施，國家游泳中心克服各種困難，按計劃完成了各項工作，達到預定目標。中國最大、最專業的幕墻社區，技今天(26日），國家游泳中心“水立方”將完成最后一片ETFE膜的安裝，在2008年奧運會開幕倒計時的591天，作為北京奧運三大標志建筑之一的水立方已經展示出完整的“奧運裝”，轉入內部設備安裝和裝修階段。預計整個工程將于2007年10月全部完工。
    水立方的建筑面積約8萬平方米，高約30米，是世界上唯一一個完全由膜結構來進行全封閉的公共建筑。它獨特的膜外套共由3000多個氣枕組成，覆蓋面積達到10萬平方米，展開面積達26萬平方米，并且這套膜外套還不止一層。
    水立方頂部的氣枕膜層數已達4層，而墻體的膜則在2~3層之間。這身膜外套強度經反復檢測，結果表明即使在冰雹天氣使用也沒有問題.
“水立方”設計采用了泡沫理論，建筑外墻分布著3000個不規則的氣枕，猶如一個個“水泡泡”的ETFE膜具有較好抗壓性，萬一出現外膜破裂，根據應急預案， 8小時內可以將破損的外膜修補或更換新的。ETFE膜里面裝配系統在國家游泳中心的運用、嘗試是迄今世界上規模最大、構造最復雜、技術綜合最全面的一次。
2. 英國新千年世界第八大奇觀”伊甸園”
ETFE薄膜的實際使用始于上世紀90年代，主要作為農業溫室的覆蓋材料、各種異型建筑物的篷膜材料，如運動場看臺、建筑錐型頂、娛樂場、旋轉餐廳篷蓋、娛樂廳篷蓋、停車場、展覽館和博物館等。英國新千年應典工程之一的“伊甸園”有“世界第八大奇觀”之美譽。它由4座穹頂狀建筑連接組成的全球最大溫室，上面覆蓋著由ETFE薄膜材料制成的透明蓋板，其質量只有相同面積玻璃質量的1%，使用壽命超過25年，透明薄片可以回收利用，并具有良好的保溫性。

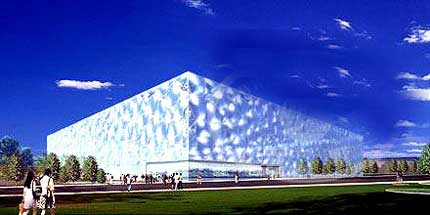

國家游泳中心“水立方”

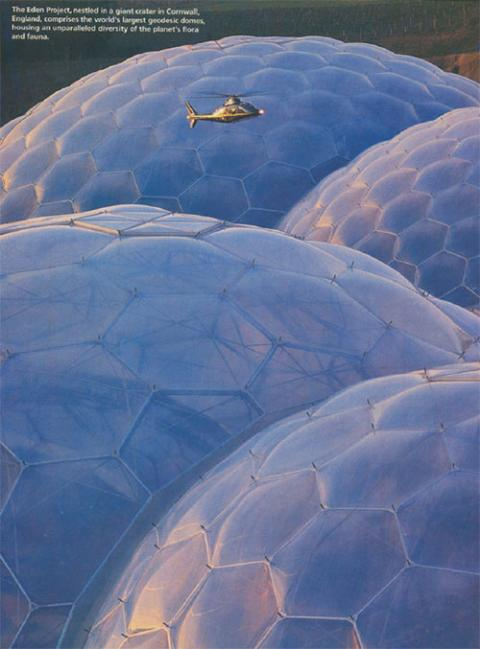

英國新千年世界第八大奇觀”伊甸園”
